La diferencia entre galvanómetro y voltímetro es un tema fundamental en el estudio de la electricidad y la electrónica. Ambos instrumentos se utilizan para medir magnitudes eléctricas, pero su funcionamiento y aplicaciones son bastante diferentes. En este artículo, exploraremos en detalle estas diferencias, así como las características, usos y principios de funcionamiento de cada uno. A través de una comprensión clara de estos instrumentos, se podrá apreciar su importancia en el campo de la ciencia y la tecnología.
Definición de Galvanómetro
Un galvanómetro es un dispositivo que se utiliza para detectar y medir corrientes eléctricas muy pequeñas. Este instrumento es extremadamente sensible y puede mostrar cambios en la corriente que otros dispositivos no pueden detectar. El galvanómetro funciona mediante la interacción de una corriente eléctrica con un campo magnético, lo que provoca que una aguja se desplace en un escalímetro. Este desplazamiento es proporcional a la intensidad de la corriente que pasa a través del galvanómetro.
Los galvanómetros se utilizan comúnmente en laboratorios y en aplicaciones donde es necesario medir corrientes muy pequeñas, a menudo en el rango de microamperios. Además, el diseño de un galvanómetro puede variar, pero la mayoría de ellos incluyen un bobinado que se coloca en un campo magnético, lo que permite que la aguja se mueva cuando fluye corriente a través de la bobina.
Diferencia entre andrógenos y anabólicosDefinición de Voltímetro
Un voltímetro es un instrumento que mide la tensión eléctrica o voltaje entre dos puntos en un circuito eléctrico. A diferencia del galvanómetro, que mide corriente, el voltímetro se centra en la diferencia de potencial eléctrico. El voltímetro se conecta en paralelo con el componente o circuito que se está midiendo, lo que permite que la corriente fluya a través de él sin interrumpir el funcionamiento del circuito.
Los voltímetros son herramientas esenciales en la electrónica, ya que permiten a los ingenieros y técnicos verificar si un circuito está funcionando correctamente. Un voltímetro puede ser analógico o digital, y cada tipo tiene sus ventajas y desventajas. Los modelos analógicos utilizan una aguja para mostrar la lectura, mientras que los digitales presentan los resultados en una pantalla numérica, lo que facilita la lectura y la precisión.
Principios de Funcionamiento
El funcionamiento del galvanómetro se basa en la ley de Lorentz, que establece que una corriente eléctrica que fluye a través de un conductor en un campo magnético experimenta una fuerza. Esta fuerza hace que el conductor se desplace, lo que a su vez mueve la aguja del galvanómetro. La calibración del galvanómetro es crucial, ya que permite que la lectura sea proporcional a la corriente medida. Esto significa que la escala del galvanómetro debe estar bien definida para que las mediciones sean precisas.
Diferencia entre implantación y difusión de ionesPor otro lado, el voltímetro opera bajo el principio de medir la diferencia de potencial eléctrico. Cuando se conecta en paralelo a un circuito, el voltímetro detecta la tensión entre dos puntos. La forma en que mide el voltaje depende de su diseño interno. Los voltímetros analógicos suelen usar un galvanómetro como parte de su mecanismo, mientras que los digitales utilizan circuitos electrónicos para convertir la señal de voltaje en una lectura digital. Esto significa que aunque ambos instrumentos pueden estar relacionados, sus métodos de operación son distintos.
Aplicaciones del Galvanómetro
Los galvanómetros tienen diversas aplicaciones en la ciencia y la tecnología. Uno de los usos más comunes es en instrumentos de medición de laboratorio, donde se necesita detectar corrientes pequeñas. Por ejemplo, en experimentos de física, un galvanómetro puede ser esencial para medir la corriente que fluye a través de un circuito en condiciones controladas. También se utilizan en instrumentos de precisión, como en el caso de los galvanómetros de desplazamiento, que son empleados en aplicaciones científicas y técnicas donde se requiere una medición exacta.
Diferencia entre la glándula pineal y la glándula pituitariaAdemás, los galvanómetros son importantes en la fabricación de dispositivos como medidores de campo magnético y en sistemas de control de calidad en la producción industrial. La alta sensibilidad de estos instrumentos permite detectar fallas o variaciones en el flujo de corriente, lo que puede ser crítico para garantizar el correcto funcionamiento de los equipos eléctricos.
Aplicaciones del Voltímetro
Los voltímetros son herramientas indispensables en una amplia gama de aplicaciones. Se utilizan en diagnóstico de circuitos eléctricos para verificar la tensión en diferentes puntos de un circuito. Esto es especialmente útil para los electricistas y técnicos que realizan mantenimiento en sistemas eléctricos. Medir el voltaje es esencial para garantizar que los dispositivos funcionen dentro de sus especificaciones de diseño.
Además, los voltímetros se utilizan en la investigación y el desarrollo de nuevos dispositivos electrónicos. En la industria, los ingenieros dependen de los voltímetros para comprobar la calidad y el rendimiento de los productos. En el ámbito educativo, estos instrumentos son utilizados en laboratorios de física y electrónica para enseñar a los estudiantes sobre conceptos fundamentales de electricidad y circuitos eléctricos.
Características Comparativas
Existen varias características que distinguen al galvanómetro del voltímetro. En primer lugar, el rango de medición es uno de los aspectos más notables. Un galvanómetro está diseñado para medir corrientes muy pequeñas, mientras que un voltímetro mide diferencias de potencial más grandes. Esto significa que el galvanómetro es más sensible, pero menos versátil en términos de los tipos de mediciones que puede realizar.
Otra diferencia clave es la conexión al circuito. Un galvanómetro generalmente se conecta en serie, lo que significa que interrumpe el flujo de corriente en el circuito para realizar la medición. En cambio, un voltímetro se conecta en paralelo, permitiendo que la corriente fluya a través del circuito sin interrupciones. Esta diferencia en la conexión también influye en el tipo de mediciones que se pueden realizar con cada instrumento.
Ventajas y Desventajas
Ambos instrumentos tienen sus ventajas y desventajas. El galvanómetro, debido a su alta sensibilidad, es excelente para medir corrientes muy pequeñas, lo que es una gran ventaja en aplicaciones científicas y de laboratorio. Sin embargo, su rango limitado lo hace menos útil en situaciones donde se requieren mediciones de corriente más altas.
Por otro lado, el voltímetro es más versátil, ya que puede medir voltajes en una amplia gama de circuitos. Esto lo convierte en una herramienta esencial para electricistas y técnicos. Sin embargo, los voltímetros pueden no ser tan precisos en mediciones de corriente muy pequeñas como un galvanómetro. Además, los voltímetros digitales pueden requerir baterías o fuentes de energía, lo que puede ser una desventaja en ciertas situaciones.
Calibración y Precisión
La calibración es un aspecto fundamental en la medición con galvanómetros y voltímetros. La precisión de las lecturas depende en gran medida de cómo estén calibrados estos instrumentos. Un galvanómetro debe ser calibrado con regularidad para asegurarse de que las lecturas de corriente sean precisas. Esto implica verificar la sensibilidad del instrumento y ajustar la escala en consecuencia. La falta de calibración puede llevar a errores significativos en las mediciones, lo que puede afectar la calidad de los resultados experimentales.
En el caso de los voltímetros, la calibración también es crucial. Aunque los modelos digitales suelen ser más precisos debido a su diseño, también necesitan ser calibrados para garantizar lecturas exactas. Esto puede incluir verificar la exactitud de la escala y la respuesta del instrumento a diferentes niveles de voltaje. Sin una calibración adecuada, tanto el galvanómetro como el voltímetro pueden ofrecer lecturas incorrectas, lo que puede resultar en decisiones erróneas basadas en datos imprecisos.
Tipos de Galvanómetros y Voltímetros
Existen diferentes tipos de galvanómetros, cada uno diseñado para aplicaciones específicas. Algunos de los más comunes incluyen el galvanómetro de bobina móvil, que es ampliamente utilizado en laboratorios debido a su sensibilidad y precisión. Otro tipo es el galvanómetro de imán permanente, que es menos sensible pero más robusto y adecuado para condiciones de trabajo más duras. También hay galvanómetros de tipo óptico, que utilizan la luz para indicar la posición de la aguja, lo que permite lecturas más claras.
En cuanto a los voltímetros, también hay varias categorías. Los voltímetros analógicos, que utilizan un mecanismo de aguja, son menos comunes hoy en día, pero aún se utilizan en algunas aplicaciones donde la simplicidad y la robustez son necesarias. Por otro lado, los voltímetros digitales son los más utilizados en la actualidad, gracias a su precisión y facilidad de uso. Dentro de los voltímetros digitales, hay modelos que ofrecen características avanzadas, como la capacidad de registrar datos o conectarse a computadoras para análisis más profundos.
Interacción entre Galvanómetro y Voltímetro

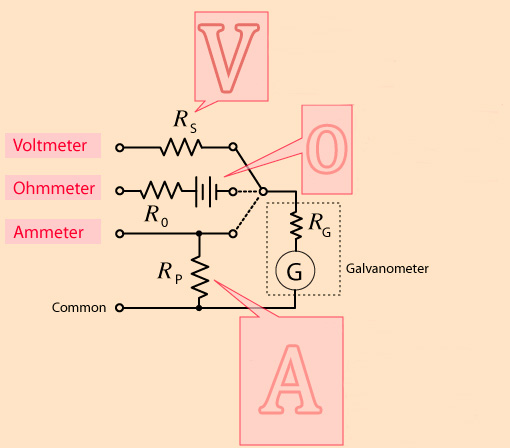

A pesar de sus diferencias, el galvanómetro y el voltímetro pueden interactuar en ciertas aplicaciones. De hecho, muchos voltímetros analógicos utilizan un galvanómetro como parte de su diseño interno. Esto significa que el voltímetro puede medir voltajes al usar la misma tecnología que un galvanómetro. Sin embargo, el voltímetro está diseñado para ofrecer una lectura de voltaje en lugar de corriente, lo que lo hace más adecuado para la mayoría de las aplicaciones eléctricas.
Además, en algunas configuraciones, un galvanómetro puede ser utilizado para medir la corriente en un circuito y, al mismo tiempo, un voltímetro puede ser empleado para medir la tensión en los mismos puntos del circuito. Esta interacción permite obtener un conjunto de datos más completo sobre el funcionamiento de un sistema eléctrico, lo que es particularmente útil en entornos de investigación y desarrollo.
Conclusiones sobre Galvanómetros y Voltímetros
Entender la diferencia entre galvanómetros y voltímetros es esencial para cualquier persona interesada en el campo de la electricidad y la electrónica. Ambos instrumentos cumplen funciones vitales, pero su uso y aplicación varían significativamente. Mientras que el galvanómetro es ideal para medir corrientes pequeñas con alta precisión, el voltímetro es más versátil y adecuado para medir voltajes en una amplia gama de situaciones. Conocer sus características, ventajas y desventajas permitirá a los estudiantes y profesionales tomar decisiones informadas sobre qué instrumento utilizar en diferentes contextos.
La continua evolución de la tecnología también está llevando a mejoras en estos instrumentos. Con el avance de la electrónica y la digitalización, es probable que veamos más innovaciones en la forma en que se diseñan y utilizan galvanómetros y voltímetros. Esto no solo mejorará la precisión de las mediciones, sino que también ampliará sus aplicaciones en diversas industrias. A medida que la ciencia y la tecnología continúan avanzando, la comprensión de estos instrumentos seguirá siendo un aspecto fundamental para aquellos que trabajan en el campo de la electricidad y la electrónica.
