Los transistores son componentes fundamentales en la electrónica moderna. Dos de los tipos más comunes de transistores son el BJT (Transistor de Unión Bipolar) y el FET (Transistor de Efecto de Campo). Ambos cumplen funciones similares en circuitos, pero tienen diferencias significativas en su funcionamiento y aplicaciones. Este artículo explora en profundidad las características, ventajas y desventajas de cada tipo de transistor, ayudando a entender mejor sus roles en el mundo de la electrónica.
Definición y funcionamiento del BJT
El BJT, o Transistor de Unión Bipolar, es un dispositivo semiconductor que utiliza tanto electrones como huecos como portadores de carga. Se compone de tres capas de material semiconductor, que pueden ser de tipo n (negativo) o p (positivo). Estas capas se denominan emisor, base y colector. El BJT puede funcionar en dos modos: modo activo y modo de corte. En el modo activo, el transistor puede amplificar señales, mientras que en el modo de corte, actúa como un interruptor.
El funcionamiento del BJT se basa en el control de la corriente que fluye a través de la base para regular la corriente entre el emisor y el colector. Cuando se aplica un voltaje a la base, se permite que los portadores de carga fluyan desde el emisor hacia el colector, amplificando así la señal. Esta propiedad hace que el BJT sea ideal para aplicaciones de amplificación y conmutación.
Diferencia entre competencia interespecífica e intraespecíficaDefinición y funcionamiento del FET

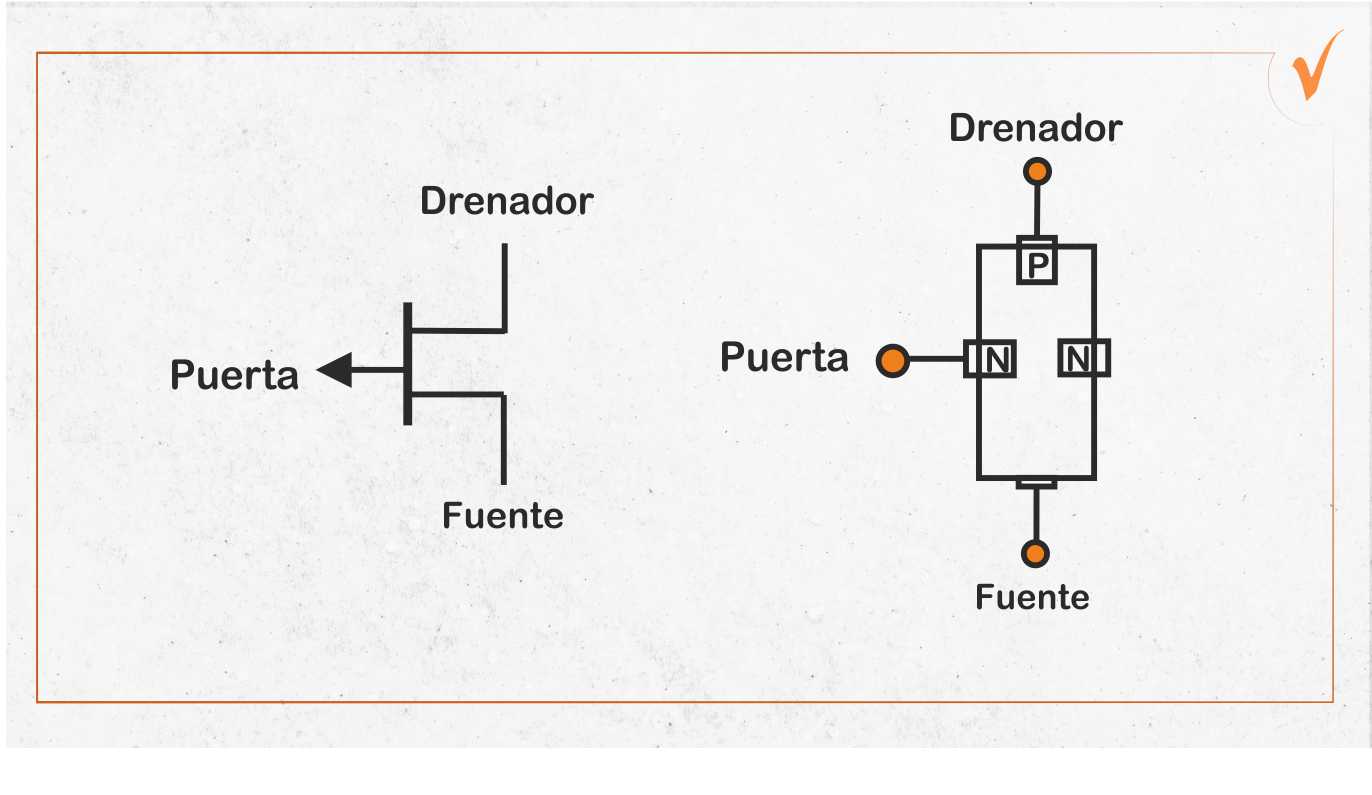

El FET, o Transistor de Efecto de Campo, es otro tipo de transistor que utiliza un solo tipo de portador de carga. En el caso de los FET de tipo n, son los electrones los que transportan la corriente, mientras que en los FET de tipo p, son los huecos. El FET tiene tres terminales: fuente, drenador y compuerta. A diferencia del BJT, el FET controla la corriente que fluye entre el drenador y la fuente mediante el voltaje aplicado a la compuerta.
Una de las características más destacadas del FET es su alta impedancia de entrada, lo que significa que consume muy poca corriente de la señal de entrada. Esto lo hace ideal para aplicaciones donde se requiere un bajo consumo de energía. Además, el FET es menos susceptible a la interferencia de ruido, lo que lo convierte en una opción preferida para circuitos de señal débil.
Diferencia entre división celular y división nuclearComparación de las características eléctricas
Al comparar el BJT y el FET, es importante considerar sus características eléctricas. En primer lugar, el BJT tiene una ganancia de corriente que se mide en términos de hFE, que es la relación entre la corriente del colector y la corriente de la base. Esto significa que una pequeña corriente en la base puede controlar una corriente mucho mayor entre el emisor y el colector. Por otro lado, el FET no tiene una ganancia de corriente en el mismo sentido, ya que su operación se basa en el voltaje en la compuerta.
Otra diferencia significativa es la respuesta en frecuencia. Los BJT generalmente tienen una mayor capacidad de respuesta en frecuencias más altas en comparación con los FET. Esto se debe a la velocidad a la que los portadores de carga pueden moverse a través del material semiconductor. Sin embargo, los FET pueden operar a frecuencias más bajas con una mejor linealidad, lo que los hace útiles en aplicaciones específicas.
Ventajas y desventajas del BJT
El BJT tiene varias ventajas que lo hacen adecuado para ciertas aplicaciones. Una de las principales ventajas es su alta ganancia de corriente, lo que permite amplificar señales débiles de manera efectiva. Además, los BJTs son generalmente más económicos y están ampliamente disponibles, lo que los convierte en una opción popular en el diseño de circuitos.
Diferencia entre el gas natural y la gasolinaSin embargo, el BJT también tiene desventajas. Su consumo de energía es relativamente alto debido a la corriente de polarización necesaria para mantener el transistor en funcionamiento. Además, los BJTs son más susceptibles a la temperatura y pueden experimentar un aumento de corriente no deseado a medida que la temperatura aumenta, lo que puede llevar a fallos en el circuito si no se manejan adecuadamente.
Ventajas y desventajas del FET
El FET ofrece varias ventajas sobre el BJT. Su alta impedancia de entrada significa que consume menos corriente de la señal de entrada, lo que lo hace ideal para aplicaciones de bajo consumo energético. Además, los FET son menos susceptibles al ruido, lo que los convierte en una opción preferida para circuitos de señal débil y aplicaciones de radiofrecuencia.
A pesar de sus ventajas, el FET también tiene desventajas. En general, los FET tienen una menor ganancia de corriente en comparación con los BJTs, lo que puede limitar su uso en ciertas aplicaciones. Además, la construcción de circuitos con FET puede ser más compleja debido a la necesidad de manejar el voltaje de la compuerta y la naturaleza de su operación.
Aplicaciones del BJT
Los BJTs se utilizan en una amplia variedad de aplicaciones debido a su capacidad de amplificación. Se encuentran comúnmente en amplificadores de audio, donde son utilizados para aumentar la señal de audio antes de enviarla a los altavoces. También se utilizan en fuentes de alimentación, donde pueden actuar como interruptores para controlar el flujo de corriente a diferentes partes del circuito.
Otra aplicación importante de los BJTs es en circuitos de conmutación. En estos circuitos, los BJTs pueden encender y apagar cargas, como motores o luces, de manera eficiente. Esto es especialmente útil en aplicaciones donde se requiere un control preciso del flujo de corriente. Además, los BJTs son utilizados en oscilares y otros circuitos de alta frecuencia debido a su capacidad de respuesta rápida.
Aplicaciones del FET
Los FET son ampliamente utilizados en aplicaciones donde se requiere un bajo consumo de energía y alta impedancia de entrada. Un ejemplo común es en circuitos de amplificación de radiofrecuencia, donde se necesita un dispositivo que pueda amplificar señales débiles sin introducir demasiado ruido. También se utilizan en circuitos integrados, donde su tamaño compacto y eficiencia energética son ventajas significativas.
Otra aplicación importante de los FET es en módulos de conmutación, donde se utilizan para controlar el flujo de corriente en dispositivos como LED y motores. Los FET también son fundamentales en la tecnología de transistores de efecto de campo de metal-óxido-semiconductor (MOSFET), que son ampliamente utilizados en la electrónica de potencia debido a su alta eficiencia y capacidad de manejar grandes corrientes.
tanto el BJT como el FET son componentes esenciales en la electrónica, cada uno con sus propias características, ventajas y desventajas. La elección entre un BJT y un FET dependerá de la aplicación específica y los requisitos del circuito. Mientras que el BJT es ideal para amplificación y conmutación en alta frecuencia, el FET es preferido en aplicaciones de bajo consumo y alta impedancia. Entender estas diferencias es crucial para el diseño y la implementación de circuitos electrónicos efectivos.
