Diferencia entre las impurezas donantes y aceptoras

Las impurezas donantes y aceptoras son términos que se utilizan en el contexto de la física del estado sólido, especialmente en el estudio de los semiconductores. Estas impurezas son átomos extraños que se introducen en una red cristalina con el fin de modificar sus propiedades eléctricas. En este artículo, exploraremos las diferencias fundamentales entre estas dos categorías de impurezas, sus características, y cómo afectan el comportamiento de los semiconductores. Comprender estas diferencias es crucial para aplicaciones tecnológicas, como en la fabricación de dispositivos electrónicos y fotónicos.

Definición de Impurezas Donantes

Las impurezas donantes son átomos que se introducen en un semiconductor y que tienen un número de electrones de valencia mayor que el del semiconductor en sí. Por ejemplo, en un semiconductor como el silicio, que tiene cuatro electrones de valencia, se pueden introducir impurezas como el fósforo, que tiene cinco electrones de valencia. Al hacerlo, el fósforo proporciona un electron adicional que puede ser fácilmente liberado, creando así una carga negativa en el material. Este proceso se conoce como doping o dopaje, y es esencial para aumentar la conductividad eléctrica del semiconductor.

Las impurezas donantes se clasifican generalmente como n-type, lo que significa que generan electrones libres que contribuyen a la corriente eléctrica. Este tipo de dopaje es fundamental en la creación de componentes como transistores y diodos, donde se necesita un control preciso del flujo de corriente. La presencia de electrones adicionales mejora la movilidad de carga en el material, lo que se traduce en un mejor rendimiento de los dispositivos electrónicos.

Diferencia entre partenogénesis apomíctica y automícticaDiferencia entre partenogénesis apomíctica y automíctica

Definición de Impurezas Aceptoras

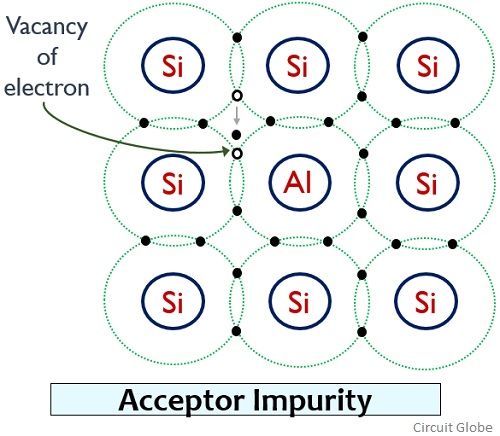

Por otro lado, las impurezas aceptadoras son átomos que tienen un número de electrones de valencia menor que el del semiconductor. Al igual que con las impurezas donantes, el objetivo de introducir estas impurezas es modificar las propiedades eléctricas del semiconductor. Un ejemplo típico de impureza aceptora es el boro, que tiene solo tres electrones de valencia. Cuando se introduce en un semiconductor de silicio, el boro crea «huecos» o la falta de electrones, lo que resulta en una carga positiva en el material.

Las impurezas aceptadoras se clasifican como p-type, lo que significa que generan huecos que pueden moverse a través del semiconductor, contribuyendo así a la corriente eléctrica. Al igual que con el dopaje n-type, el dopaje p-type es crucial en la fabricación de dispositivos electrónicos. La combinación de ambos tipos de dopaje permite la creación de estructuras semiconductoras complejas, como los diodos y transistores bipolares, que son fundamentales para la electrónica moderna.

Características de las Impurezas Donantes

Las impurezas donantes tienen varias características distintivas que las diferencian de las aceptoras. En primer lugar, proporcionan electrones adicionales al sistema, lo que aumenta la concentración de cargas negativas. Este aumento en la concentración de electrones es fundamental para el funcionamiento de dispositivos como los transistores de efecto de campo (FET). La energía necesaria para liberar estos electrones es relativamente baja, lo que facilita su movilidad a través del material. Este fenómeno es especialmente importante en aplicaciones donde se requiere una alta velocidad de operación.

Diferencia entre suspensión floculada y desfloculadaDiferencia entre suspensión floculada y desfloculada

Además, las impurezas donantes tienden a ser más efectivas en semiconductores de tipo n, donde el aumento en la concentración de electrones resulta en una mayor conductividad. Esto se traduce en una menor resistencia eléctrica, lo que permite un flujo de corriente más eficiente. Otro aspecto relevante es que la concentración de impurezas donantes puede ser controlada durante el proceso de fabricación, permitiendo a los ingenieros ajustar las propiedades eléctricas del material según las necesidades específicas de la aplicación.

Características de las Impurezas Aceptoras

Las impurezas aceptoras también presentan características únicas que son importantes para el diseño de semiconductores. A diferencia de las donantes, las aceptoras crean huecos en la estructura cristalina del semiconductor, lo que implica que la movilidad de las cargas positivas es esencial. Estos huecos pueden ser ocupados por electrones de valencia de otros átomos cercanos, lo que permite que los huecos se desplacen a través del material. Este movimiento de huecos es fundamental para el flujo de corriente en semiconductores de tipo p.

Otra característica clave de las impurezas aceptoras es que, al igual que las donantes, su concentración puede ser controlada durante el dopaje. Sin embargo, el efecto de las impurezas aceptoras en la conductividad es más complejo, ya que la movilidad de los huecos tiende a ser menor en comparación con la movilidad de los electrones en un semiconductor n-type. Esto significa que, aunque el dopaje p-type es esencial, puede resultar en una menor eficiencia en ciertos dispositivos electrónicos, especialmente aquellos que requieren un flujo de corriente rápido.

Diferencia entre las juntas tóricas de nitrilo y vitónDiferencia entre las juntas tóricas de nitrilo y vitón

Comparación entre Impurezas Donantes y Aceptoras

Al comparar las impurezas donantes y aceptoras, es importante destacar varias diferencias clave. En primer lugar, la principal función de las impurezas donantes es proporcionar electrones, mientras que las aceptoras crean huecos. Esta diferencia en la carga y en el tipo de portadores de carga es fundamental para determinar cómo se comporta el semiconductor en diferentes condiciones. Por ejemplo, un semiconductor dopado con impurezas donantes tendrá un comportamiento diferente en presencia de un campo eléctrico en comparación con uno dopado con impurezas aceptoras.

En segundo lugar, la concentración de impurezas también afecta las propiedades eléctricas del material. Un semiconductor n-type, que tiene una alta concentración de impurezas donantes, presentará una mayor conductividad que uno p-type con una concentración similar de impurezas aceptoras. Esto se debe a que los electrones son generalmente más móviles que los huecos, lo que resulta en una menor resistencia y un mayor flujo de corriente.

Aplicaciones de Impurezas Donantes y Aceptoras

Las aplicaciones de impurezas donantes y aceptoras son diversas y abarcan una amplia gama de tecnologías. En la industria de la electrónica, los semiconductores dopados son fundamentales para la fabricación de dispositivos como transistores, diodos y circuitos integrados. Los transistores, por ejemplo, son componentes esenciales en casi todos los dispositivos electrónicos modernos, desde computadoras hasta teléfonos móviles. La capacidad de controlar el flujo de corriente mediante el uso de impurezas donantes y aceptoras permite el desarrollo de dispositivos cada vez más complejos y eficientes.

Además, en la industria de la energía, los semiconductores dopados se utilizan en la fabricación de células solares. Las impurezas donantes y aceptoras son cruciales para mejorar la eficiencia de la conversión de energía solar en electricidad. Al optimizar la concentración de estas impurezas, los ingenieros pueden maximizar la cantidad de energía que se puede extraer de la luz solar, lo que contribuye a la sostenibilidad y al desarrollo de fuentes de energía renovables.

Impacto en la Conductividad Eléctrica

El impacto de las impurezas donantes y aceptoras en la conductividad eléctrica de un semiconductor es un aspecto crítico en el diseño de dispositivos electrónicos. La introducción de impurezas donantes resulta en un aumento en la concentración de electrones libres, lo que a su vez mejora la conductividad eléctrica. Esto es especialmente importante en aplicaciones que requieren un alto rendimiento y velocidad, como en la fabricación de microprocesadores y circuitos integrados de alta frecuencia.

Por otro lado, las impurezas aceptoras, aunque también mejoran la conductividad, lo hacen de una manera diferente. La creación de huecos en la red cristalina permite el movimiento de cargas positivas, pero su movilidad suele ser menor que la de los electrones. Por lo tanto, aunque el dopaje p-type es esencial, su eficiencia puede ser limitada en comparación con el dopaje n-type. Esta diferencia en la conductividad es un factor que los ingenieros deben considerar al diseñar dispositivos semiconductores para aplicaciones específicas.

Ejemplos Prácticos de Impurezas Donantes y Aceptoras

Un ejemplo práctico de impurezas donantes es el uso de fósforo en el dopaje de silicio. En este caso, el fósforo se introduce en la red cristalina de silicio para crear un semiconductor de tipo n. Este tipo de dopaje es fundamental en la fabricación de transistores de efecto de campo (FET), que son componentes esenciales en circuitos integrados. La alta concentración de electrones libres proporciona una conductividad eléctrica superior, lo que permite un rendimiento eficiente en dispositivos electrónicos.

Por otro lado, un ejemplo de impurezas aceptoras es el uso de boro en el dopaje de silicio. Al introducir boro en la red cristalina, se crean huecos que actúan como portadores de carga positiva. Este tipo de dopaje se utiliza en la fabricación de semiconductores de tipo p, que son esenciales para crear uniones p-n en dispositivos como diodos y transistores bipolares. La interacción entre las impurezas donantes y aceptoras en estas estructuras es fundamental para el funcionamiento de muchos dispositivos electrónicos.

Conclusiones sobre Impurezas Donantes y Aceptoras

En resumen, las impurezas donantes y aceptoras son elementos clave en el diseño y fabricación de semiconductores. Cada tipo de impureza tiene un papel específico en la modificación de las propiedades eléctricas de los materiales, lo que permite la creación de dispositivos electrónicos avanzados. La comprensión de estas diferencias es esencial para los ingenieros y científicos que trabajan en el campo de la electrónica y la física del estado sólido. A medida que la tecnología avanza, la investigación en este ámbito sigue siendo crucial para desarrollar nuevos materiales y dispositivos que mejoren la eficiencia y el rendimiento en diversas aplicaciones.
