La diferencia entre simulación y síntesis en VHDL es un tema fundamental para quienes trabajan en el diseño de circuitos digitales. Ambos procesos son esenciales en el desarrollo de sistemas electrónicos, pero cumplen funciones diferentes y tienen propósitos distintos. En este artículo, exploraremos en detalle cada uno de estos conceptos, sus características, y cómo se relacionan entre sí en el contexto del diseño digital. La comprensión de estas diferencias es crucial para cualquier ingeniero o estudiante que desee trabajar en el ámbito de la electrónica digital y el diseño de hardware.
Simulación en VHDL
La simulación en VHDL se refiere al proceso de ejecutar un modelo de diseño para verificar su comportamiento. Este proceso permite a los diseñadores observar cómo se comportará su circuito en diferentes condiciones sin necesidad de construir físicamente el hardware. La simulación se realiza utilizando un entorno de simulación que interpreta el código VHDL y produce resultados que muestran cómo se comporta el diseño. Esto es especialmente útil para detectar errores y verificar que el diseño cumpla con los requisitos especificados.
Uno de los principales objetivos de la simulación es garantizar que el circuito digital funcione correctamente antes de proceder a la sintetización. Durante la simulación, los diseñadores pueden aplicar diferentes vectores de prueba y observar las respuestas del circuito. Esto les permite realizar ajustes en el código y corregir errores sin incurrir en costos adicionales asociados a la fabricación de hardware. La simulación puede ser de diferentes tipos, incluyendo simulación funcional, que verifica la lógica del diseño, y simulación temporal, que se enfoca en el tiempo de respuesta y la sincronización del circuito.
Diferencia entre sin servidor y contenedoresTipos de simulación
- Simulación funcional: Se centra en verificar la lógica del diseño sin preocuparse por el tiempo.
- Simulación temporal: Evalúa cómo el diseño responde a los cambios en el tiempo, considerando retardos y sincronización.
- Simulación de post-síntesis: Verifica el comportamiento del diseño después de la síntesis, asegurando que se mantenga la funcionalidad.
La simulación también permite realizar análisis de cobertura, que evalúan qué partes del diseño han sido probadas y cuáles no. Esto es fundamental para garantizar que se han considerado todos los posibles casos de prueba y que el diseño es robusto. Además, muchas herramientas de simulación ofrecen la capacidad de visualizar señales y sus transiciones, lo que facilita la identificación de problemas y la comprensión del comportamiento del circuito. Sin embargo, es importante destacar que la simulación no garantiza que el diseño funcionará correctamente en el hardware real, ya que no considera factores como la variabilidad en los componentes y el ruido.
Síntesis en VHDL
La síntesis es el proceso mediante el cual el código VHDL se convierte en una descripción física que puede ser implementada en un dispositivo de hardware, como un FPGA o un ASIC. Durante la síntesis, el sintetizador toma el código escrito en VHDL y lo traduce a una red de compuertas lógicas que implementan la funcionalidad descrita. Este proceso es crucial, ya que permite que el diseño se materialice en un formato que puede ser utilizado para fabricar el circuito.
La síntesis implica varios pasos, incluyendo la optimización del diseño para garantizar que se utilicen los recursos de manera eficiente. Durante este proceso, se pueden realizar transformaciones en el código que mejoren el rendimiento, reduzcan el área ocupada en el chip o minimicen el consumo de energía. Sin embargo, estas optimizaciones deben hacerse con cuidado, ya que pueden afectar la funcionalidad si no se manejan adecuadamente. Por esta razón, es esencial que los diseñadores realicen simulaciones exhaustivas antes de pasar a la síntesis.
Diferencia entre la topología en estrella y en anilloPasos en el proceso de síntesis
- Lectura del código VHDL: El sintetizador analiza el código para comprender la funcionalidad deseada.
- Optimización: Se aplican técnicas para mejorar el diseño en términos de área, velocidad y consumo energético.
- Generación de netlist: Se crea una lista de conexiones (netlist) que representa el diseño en términos de compuertas lógicas.
- Mapeo a tecnología: Se asignan las compuertas lógicas a elementos específicos del hardware objetivo.
Una vez completada la síntesis, el resultado es un netlist que puede ser utilizado para programar un FPGA o para fabricar un ASIC. Este netlist describe cómo se interconectan las compuertas y otros elementos del diseño, pero no proporciona información sobre su comportamiento en términos de señales, lo cual es algo que se obtiene durante la simulación. Por lo tanto, es fundamental que los diseñadores comprendan que la síntesis y la simulación son dos procesos complementarios, pero distintos.
Comparación entre Simulación y Síntesis
Para entender mejor la diferencia entre simulación y síntesis, es útil compararlos en varios aspectos clave. Ambos son procesos esenciales en el diseño de circuitos digitales, pero cada uno tiene su propio propósito y metodología. A continuación, se presentan algunas de las diferencias más significativas:
Propósito
El propósito principal de la simulación es verificar el comportamiento del diseño y asegurar que cumpla con los requisitos funcionales. Por otro lado, la síntesis tiene como objetivo convertir el código VHDL en una representación física que pueda ser implementada en hardware. Mientras que la simulación busca validar la lógica, la síntesis se centra en la implementación física y la optimización del diseño.
Diferencia entre Beats Solo 2 y 3Resultado
El resultado de la simulación es una serie de ondas de señal que muestran cómo se comporta el circuito bajo diferentes condiciones de prueba. Estos resultados permiten a los diseñadores identificar y corregir errores en la lógica. En contraste, el resultado de la síntesis es un netlist que describe la interconexión de compuertas lógicas y otros componentes, listo para ser implementado en un dispositivo de hardware.
Herramientas
Las herramientas utilizadas para la simulación suelen incluir simuladores como ModelSim o GHDL, que permiten ejecutar el código VHDL y observar su comportamiento. Por otro lado, las herramientas de síntesis, como Xilinx Vivado o Synopsys Design Compiler, se utilizan para convertir el código en un formato que puede ser implementado en hardware. Estas herramientas tienen diferentes enfoques y características, adaptándose a las necesidades específicas de cada proceso.
Enfoque
La simulación se centra en la lógica y el comportamiento del diseño, mientras que la síntesis se enfoca en la optimización y la implementación física. Esto significa que, durante la simulación, los diseñadores pueden experimentar con diferentes vectores de prueba y observar los resultados, mientras que en la síntesis, se trabaja para asegurar que el diseño se ajuste a los recursos disponibles y cumpla con los requisitos de rendimiento.
Importancia de la Simulación y Síntesis
Tanto la simulación como la síntesis son procesos críticos en el diseño de circuitos digitales. La simulación permite a los diseñadores verificar que su lógica funcione como se espera antes de pasar a la síntesis, lo que puede ahorrar tiempo y costos significativos. Sin una simulación adecuada, los errores lógicos pueden pasar desapercibidos hasta que se realice la implementación física, lo que podría resultar en un producto defectuoso o no funcional.
Por otro lado, la síntesis es igualmente importante, ya que es el paso final que permite llevar un diseño conceptual a un dispositivo físico. Sin la síntesis, el diseño permanecería en un estado abstracto, sin poder ser utilizado en aplicaciones reales. Además, la síntesis proporciona información sobre el rendimiento del diseño, como el uso de recursos y el tiempo de funcionamiento, lo cual es esencial para cualquier proyecto de diseño digital.
Interacción entre Simulación y Síntesis

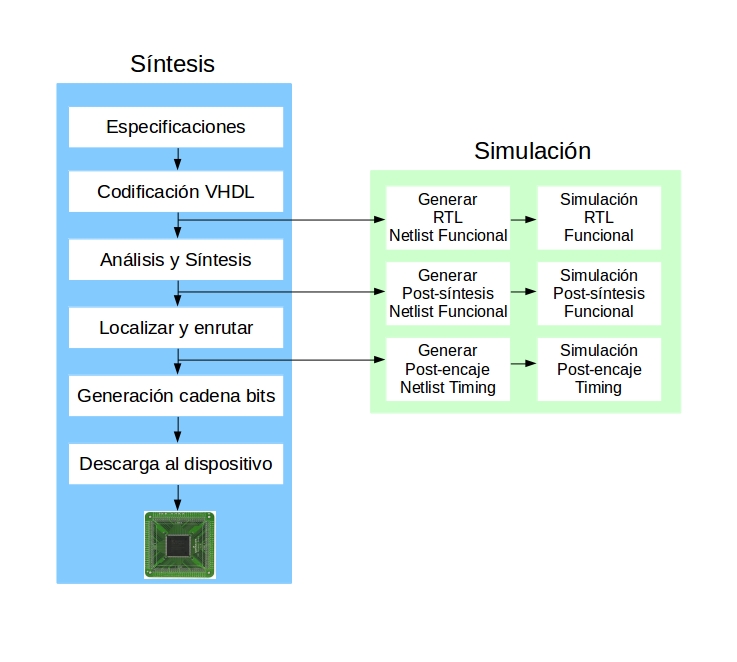

La interacción entre simulación y síntesis es fundamental para el éxito del diseño digital. Después de realizar una simulación y corregir los errores, el siguiente paso es la síntesis. Sin embargo, después de la síntesis, es común realizar una simulación de post-síntesis para verificar que el diseño sintetizado mantenga la funcionalidad esperada. Esta verificación adicional es crucial, ya que el proceso de síntesis puede introducir cambios que no estaban presentes en la simulación original.
Además, la simulación de post-síntesis permite a los diseñadores evaluar el rendimiento del diseño en condiciones más cercanas a las que experimentará en el hardware real. Esto incluye considerar factores como la propagación de retardos, que pueden afectar la sincronización y el funcionamiento del circuito. Por lo tanto, es un paso esencial que no debe pasarse por alto en el proceso de diseño.
Desafíos en la Simulación y Síntesis
Ambos procesos, simulación y síntesis, presentan desafíos que los diseñadores deben abordar. En la simulación, uno de los principales retos es garantizar que se han considerado todos los posibles casos de prueba. A menudo, los diseñadores pueden subestimar la cantidad de pruebas necesarias para validar completamente un diseño. Esto puede llevar a que se pasen por alto errores críticos que solo se manifestarán en situaciones específicas.
Otro desafío en la simulación es el tiempo de ejecución. A medida que los diseños se vuelven más complejos, el tiempo necesario para simular el comportamiento del circuito puede aumentar significativamente. Esto puede llevar a demoras en el proceso de diseño, lo que a su vez puede afectar los plazos de entrega y los costos del proyecto. Los diseñadores deben encontrar un equilibrio entre la exhaustividad de la simulación y la eficiencia del tiempo.
Retos en la Síntesis
En el proceso de síntesis, uno de los principales desafíos es la optimización del diseño. A menudo, los diseñadores deben tomar decisiones difíciles sobre cómo equilibrar el rendimiento, el área y el consumo de energía. Cada una de estas métricas puede verse afectada por las decisiones tomadas durante la síntesis, y encontrar el equilibrio adecuado puede ser complicado.
Además, la síntesis puede verse afectada por limitaciones en el hardware objetivo. Por ejemplo, si el diseño utiliza más recursos de los disponibles en el dispositivo, será necesario realizar ajustes. Esto puede implicar simplificar el diseño o cambiar a un dispositivo más potente, lo que puede aumentar los costos. Por lo tanto, es esencial que los diseñadores tengan una comprensión clara de las capacidades del hardware antes de comenzar el proceso de síntesis.
Conclusiones sobre Simulación y Síntesis en VHDL
En resumen, la diferencia entre simulación y síntesis en VHDL es fundamental para el diseño de circuitos digitales. Mientras que la simulación se centra en verificar el comportamiento del diseño, la síntesis se ocupa de su implementación física. Ambos procesos son complementarios y esenciales para garantizar que un diseño funcione correctamente y cumpla con los requisitos establecidos. Al comprender las diferencias y la interacción entre simulación y síntesis, los diseñadores pueden optimizar su flujo de trabajo y mejorar la calidad de sus productos finales.
El dominio de estos conceptos es crucial para cualquier persona que aspire a trabajar en el campo de la electrónica digital. A medida que la tecnología avanza y los diseños se vuelven más complejos, la importancia de una simulación y síntesis efectivas solo aumentará. Los ingenieros y diseñadores que dominen estas herramientas estarán mejor preparados para enfrentar los desafíos del futuro en el diseño de circuitos y sistemas electrónicos.
